La granulazione a letto fluido è il tipo di operazione unitaria che sembra semplice su un diagramma di flusso del processo e che richiede anni per essere padroneggiata nel reparto di produzione. L'aria viene spinta verso l'alto attraverso una piastra forata, sollevando un letto di polvere finché le particelle non si comportano come un liquido bollente. Una soluzione legante viene spruzzata in quella nuvola turbolenta e lo stesso recipiente che costruisce i granuli li asciuga sul posto.
Miscelazione, agglomerazione ed essiccazione, tre operazioni che altrimenti richiederebbero tre macchine e due trasferimenti di materiale, avvengono all'interno di una vasca contenuta. Ecco perché la granulazione a letto fluido è diventata la via predefinita per ottenere granuli con un buon flusso, una distribuzione granulometrica ristretta e una comprimibilità prevedibile per compresse e capsule.
È anche il motivo per cui il processo provoca così tanta frustrazione. Il letto si comporta bene solo all’interno di una finestra abbastanza ristretta di velocità dell’aria, velocità di spruzzatura e temperatura. Superalo e otterrai un letto crollato o una ciotola piena di polvere. Questa guida illustra cosa accade all'interno della ciotola, quali parametri influenzano effettivamente il risultato, come la configurazione dello spruzzo modella la struttura dei granuli e come adattare una formulazione da un'unità di laboratorio a una linea di produzione completa.
Cosa fa realmente la granulazione a letto fluido
La granulazione a letto fluido è un percorso di granulazione ad umido: un legante liquido unisce le particelle primarie in agglomerati più grandi e più densi. La differenza rispetto alla granulazione ad alto taglio sta nel modo in cui l'energia entra nella massa. In un miscelatore ad alto taglio, una girante e un trituratore impastano meccanicamente la massa bagnata. In un letto fluido l'energia arriva sotto forma di aria in movimento e di goccioline atomizzate, quindi la polvere non sta mai ferma e non viene mai impastata.
Una nave, tre operazioni di unità
La polvere viene fluidificata e preriscaldata, il legante viene atomizzato sulle particelle in movimento, i ponti liquidi vengono essiccati mentre lo stesso flusso d'aria continua a fluire e i granuli lasciano la ciotola sufficientemente asciutti per essere dimensionati e miscelati. Poiché il materiale non si sposta mai da un recipiente all'altro, non vi è alcuna massa umida da trasferire, nessuna fase di asciugatura sul vassoio e l'esposizione dell'operatore al prodotto è molto inferiore.
Che aspetto ha un buon granello
I granuli ben formati sono approssimativamente sferici, ragionevolmente densi e poveri di parti fini. Scorrono attraverso una tramoggia senza creare ponti, si comprimono senza ostruirsi e si disperdono in modo prevedibile. Queste proprietà derivano dall’equilibrio tra dimensione delle gocce, portata di spruzzatura e capacità di essiccazione, non solo dalla macchina.
All'interno del processo, passo dopo passo
Un batch normalmente segue sei fasi e le transizioni tra di esse contano tanto quanto i set point stessi.
- Carica polvere. La vasca viene riempita fino a un volume target anziché a un peso target, poiché la fluidificazione dipende dall'altezza del letto e dal bordo libero sopra di esso.
- Fluidificazione e preriscaldamento. Il volume dell'aria viene aumentato finché il letto non si espande e si muove liberamente e il prodotto viene riscaldato a una temperatura iniziale stabile.
- Spray legante. L'ugello inizia in basso e aumenta. Le goccioline devono essere sufficientemente piccole da diffondersi sulle superfici delle particelle e sufficientemente bagnate da aderire al contatto.
- Ammassamento umido. Quando il liquido si accumula, le particelle si scontrano e si attaccano. Qui la crescita è più rapida ed è qui che di solito inizia l'eccessiva granulazione.
- Essiccazione. Lo spruzzo si interrompe, la temperatura dell'aria aumenta e il letto viene asciugato fino al valore target di perdita durante l'asciugatura mentre è ancora in movimento.
- Raffreddamento e scarico. Il lotto si raffredda, viene scaricato e spesso passa attraverso un mulino o un setaccio per frantumare il materiale di grandi dimensioni.

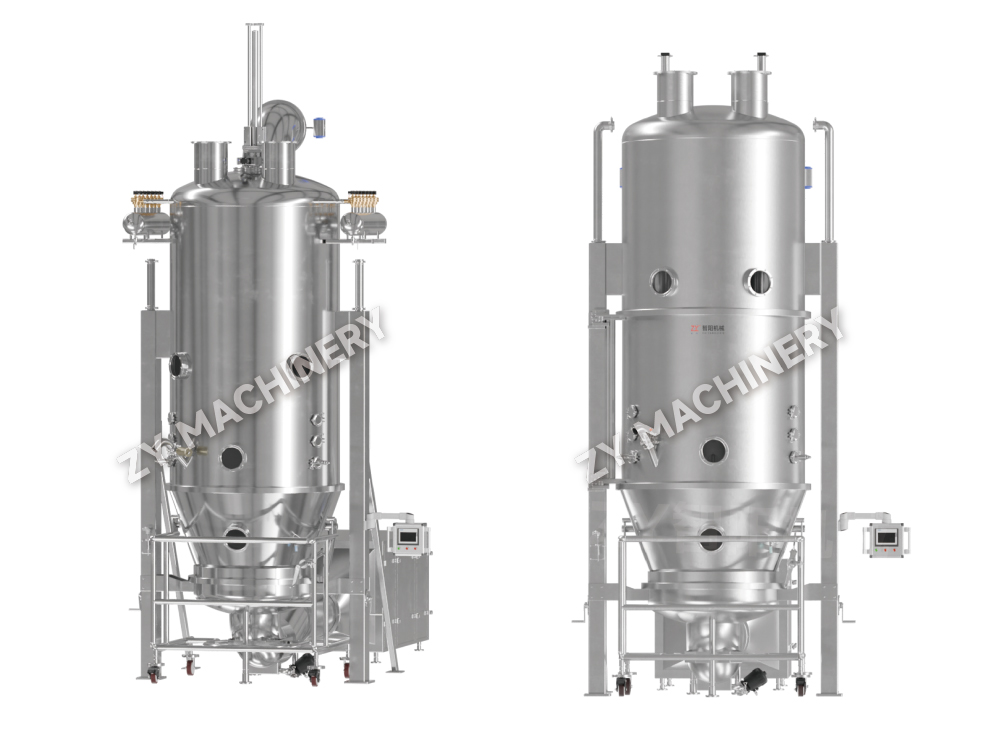

Macchina per granulazione ed essiccazione a letto fluido FL-B (granulatore in un unico passaggio) L'essiccatore per granulazione a letto fluido FL-B è progettato per operazioni di movimentazione delle polveri, granulazione, essiccazione e rivestimento "top-spray" nei settori farmaceutico, alimentare e... Visualizza il prodotto → Configurazione di spruzzatura: superiore, inferiore e tangenziale
La posizione dell'ugello rispetto al letto di polvere modifica sia la struttura dei granuli che la gamma di processi che una singola macchina può eseguire.
| Configurazione | Direzione dello spruzzo | Utilizzo tipico | Carattere granuloso |
|---|---|---|---|
| Spruzzo superiore | Verso il basso sul letto fluidizzato | Granulazione, essiccazione, rivestimento leggero | Poroso, a rapida dissoluzione, densità moderata |
| Spruzzo dal basso | Verso l'alto attraverso un tubo di pescaggio | Rivestimento in film, stratificazione, rivestimento in pellet | Film denso ed uniforme, banda di dimensioni strette |
| Spruzzo tangenziale | Ingresso laterale su disco rotante | Pellettizzazione e sferonizzazione | Sferico, ad alta densità, bassa porosità |
Il top spray rimane il cavallo di battaglia della granulazione. Lo spruzzo inferiore viene scelto quando l'obiettivo è una pellicola attorno a una particella piuttosto che un'agglomerazione, e lo spruzzo tangenziale produce i pellet più densi e sferici. Una singola macchina in grado di passare da un inserto all'altro copre una gamma di prodotti molto più ampia.
Granulatore e macchina di rivestimento a letto fluido multifunzionale DLP La macchina di rivestimento granulatore a letto fluido multifunzionale DLP combina essiccazione a spruzzo, granulazione, formazione centrifuga di micro-pellet, rivestimento a letto fluido e ... Visualizza il prodotto → I parametri che decidono il risultato
Gli operatori spesso trattano una ricetta come un elenco di punti impostati, ma la maggior parte dei problemi del letto fluido derivano dalle relazioni tra i parametri piuttosto che da un numero sbagliato. Queste sono le variabili che vale la pena guardare insieme.
- Temperatura dell'aria in ingresso determina la capacità di essiccazione e, indirettamente, l'umidità superficiale delle particelle.
- Volume e velocità dell'aria controllare l'espansione del letto, l'intensità della miscelazione e la quantità di polvere fine che viaggia verso i filtri.
- Tasso di spruzzatura determina la quantità di liquido che il letto deve assorbire per unità di tempo ed è la causa più frequente di bagnatura eccessiva e di polvere.
- Pressione di atomizzazione controlla la dimensione delle goccioline: le goccioline più fini si diffondono meglio ma possono asciugarsi prima del contatto.
- Concentrazione e viscosità del legante modificare la forza con cui le particelle si attaccano e la velocità con cui crescono i granuli.
- Temperatura del prodotto è la lettura pratica dell'equilibrio tra irrorazione ed essiccazione.
- Posizione degli ugelli e condizioni del filtro sono facili da trascurare e sono frequenti fonti di variazione da lotto a lotto.
Poiché queste variabili interagiscono, modificarne una richiede quasi sempre l’adeguamento di un’altra. La nostra nota su parametri del processo di granulazione a letto fluido e tipi di spruzzo esamina queste relazioni in modo più dettagliato.
Aumentare senza riscrivere la formulazione
Raramente lo scale-up consiste nel moltiplicare ogni numero per lo stesso fattore. Una ciotola piccola e una ciotola grande non fluidificano in modo identico, quindi l'approccio affidabile è mantenere le relazioni adimensionali il più vicine possibile.
Ciò significa far corrispondere la velocità dell'aria per unità di area della sezione trasversale anziché il volume d'aria totale, mantenere costante il flusso di spruzzo per unità di superficie del letto, mantenere la temperatura del prodotto sulla stessa traiettoria e confermare che la dimensione delle goccioline non varia con un ugello più grande. La geometria della vasca, il rapporto tra altezza del letto e diametro e il bordo libero influenzano la quantità di materiale che finisce sui filtri anziché nei granuli.
La strada più sicura è sviluppare il processo su apparecchiature di laboratorio che rispecchino la geometria e la strumentazione dell'unità di produzione, quindi confermarlo su scala pilota prima di impegnare un lotto completo.
Macchina da laboratorio multifunzionale per granulazione e rivestimento a letto fluido DLP R&D La macchina multifunzionale a letto fluido DLP R D integra molteplici funzioni, tra cui le operazioni di spruzzatura superiore, spruzzatura inferiore e spruzzatura laterale. Combina miscelazione, essiccamento... Visualizza il prodotto → Quando il letto si comporta male: una tabella diagnostica rapida
La maggior parte dei problemi del letto fluido si manifestano attraverso la curva della temperatura del prodotto, la caduta di pressione sui filtri o semplicemente il rumore della tazza.
| Sintomo | Probabile causa | Primo controllo |
|---|---|---|
| Il letto crolla o smette di muoversi | Velocità dell'aria troppo bassa o letto sovraccarico | Volume d'aria, livello di riempimento, distanza tra le piastre |
| Multe eccessive nella ciotola | Goccioline che si asciugano prima del contatto | Pressione di atomizzazione, nozzle distance, air volume |
| Grumi e agglomerati fuori misura | Tasso di spruzzatura too high or droplets too large | Rampa di spruzzo, pressione di atomizzazione, viscosità del legante |
| Prodotto attaccato al muro | Squilibrio di umidità nel letto | Temperatura di ingresso, velocità di spruzzatura, temperatura del prodotto |
| Asciugatura lenta e non uniforme | Filtri bloccati o flusso d'aria efficace ridotto | Caduta di pressione del filtro, ciclo di scuotimento, condizione della piastra |
| Variazione da lotto a lotto | Impostazione dell'ugello o volume di riempimento incoerenti | Posizione dell'ugello, volume di carica, calibrazione |
Lista di controllo per la selezione dell'attrezzatura
Quando si specifica un granulatore a letto fluido, le domande utili riguardano i processi che si intende eseguire per anni, non solo il lotto di cui si avrà bisogno il mese prossimo.
- Intervallo di lotto: il lotto più piccolo e quello più grande che la ciotola deve gestire bene, non solo la capacità nominale.
- Opzioni di spruzzo: solo spruzzo superiore o possibilità di aggiungere successivamente inserti inferiori e tangenziali.
- Manipolazione dei solventi: progettazione antideflagrante, copertura con gas inerte e messa a terra adeguata per i solventi organici.
- Sistema di filtraggio: materiale, metodo di pulizia e monitoraggio della caduta di pressione.
- Livello di contenimento: se i composti potenti o sensibilizzanti entreranno mai nella ciotola.
- Pulizia: copertura wash-in-place, drenabilità e guarnizioni accessibili.
- Flusso del materiale: come entra la polvere e come escono i granuli, compresi sollevamento, trasferimento sotto vuoto e setacciatura.
- Dati e controlli: gestione ricette, registrazione parametri e storico allarmi per record batch.
Scegliere un'attrezzatura con queste risposte in mano di solito costa meno che aggiornare una macchina specificata per uno scopo più ristretto.
Una visione orientata al processo della granulazione a letto fluido
La granulazione a letto fluido premia la preparazione. La tecnologia stessa è ben conosciuta, quindi la differenza tra un processo robusto e uno fragile di solito risiede nella cura con cui la formulazione, la configurazione di spruzzatura e il trattamento dell'aria sono stati abbinati al materiale in primo luogo.
